Lo standard PoE permette di trasmettere simultaneamente l'energia elettrica e i flussi di dati tramite un unico cavo Ethernet. Questa tecnologia semplifica radicalmente le vostre infrastrutture eliminando gli alimentatori esterni per i vostri dispositivi di sorveglianza.
Tuttavia, una valutazione errata del budget di potenza o del cablaggio può paralizzare la vostra installazione. Vedremo insieme come collegare una telecamera IP a uno switch PoE rispettando gli standard 802.3af/at per garantire un sistema stabile e performante.
- Riuscire nel collegamento di una telecamera IP a uno switch PoE
- Calcolare la potenza e scegliere il cablaggio adeguato
- Installazione fisica e gestione delle lunghe distanze
- Diagnostica di connessione e messa in sicurezza del flusso video

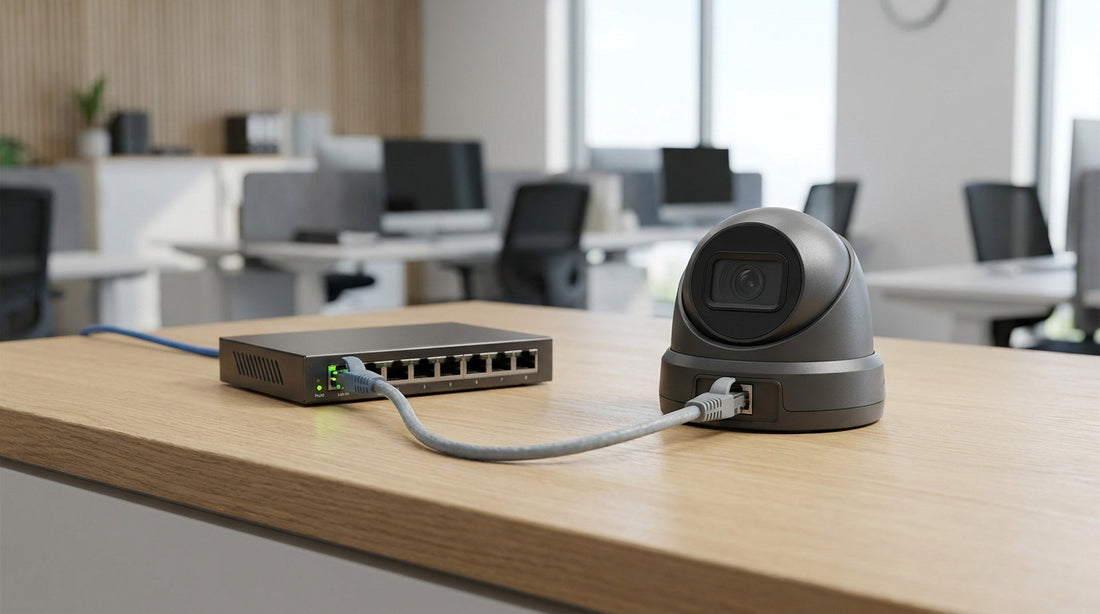

Riuscire nel collegamento di una telecamera IP a uno switch PoE
Il collegamento PoE combina alimentazione e dati tramite un unico cavo RJ45 Cat 6. L'uso di uno switch Reyee a 8 porte con un budget di potenza calcolato garantisce la stabilità del flusso video verso il NVR, semplificando così radicalmente la vostra infrastruttura.
Il principio tecnico del Power over Ethernet
Il PoE permette di trasmettere simultaneamente l'energia elettrica e i flussi di dati sulle coppie in rame. Questa tecnologia elimina qualsiasi interferenza tra il segnale di rete e la corrente continua.
In questo modo semplificate drasticamente la vostra architettura di rete. Meno cavi significano matematicamente meno guasti potenziali. Di fatto, si tratta di un risparmio di tempo considerevole durante la fase di installazione iniziale.
L'assenza di prese elettriche esterne offre una libertà totale. Potrete installare le vostre telecamere dove è necessaria la sorveglianza, senza preoccuparvi della vicinanza di una fonte di alimentazione.
Il PoE trasforma la vostra rete in una fonte di energia intelligente, eliminando i vincoli del cablaggio elettrico tradizionale.
Selezione dello switch PoE Reyee a 8 porte adatto
Lo switch a 8 porte Reyee Octofibre offre una connettività Gigabit stabile per i vostri dispositivi. Vi suggerisco di confrontare questo modello con lo switch 5 porte RJ45 Reyee per le vostre esigenze più modeste.
L'utilizzo delle porte SFP per il collegamento verso il router è una strategia intelligente. Questo libera l'integrità delle porte PoE per alimentare le vostre telecamere senza sacrificare la larghezza di banda complessiva.
Il telaio in acciaio non è un lusso, ma una necessità per la dissipazione termica. Questa robustezza garantisce un funzionamento continuo 24 ore su 24, evitando qualsiasi surriscaldamento critico del sistema.
- Telaio in metallo robusto
- 8 porte PoE ad alte prestazioni
- 2 porte SFP di uplink
Calcolare la potenza e scegliere il cablaggio adeguato
Una volta scelto il materiale, occorre assicurarsi che la potenza erogata corrisponda alle esigenze reali delle vostre telecamere IP.
Determinare il budget PoE totale dello switch
Sommate il consumo massimo di ogni telecamera IP. Ogni modello ha esigenze specifiche in base alle sue opzioni. Siate precisi durante questo inventario.
Applicate un margine di sicurezza del 20%. Questo assorbirà i picchi notturni. I LED a infrarossi sono infatti molto avidi di energia.
Verificate la potenza disponibile per porta. Lo switch deve supportare il carico massimo su ogni canale attivo. È questo il segreto di un'installazione stabile.
Distinguere gli standard 802.3af, at e bt
Confrontate le potenze (15W, 30W, 60W+) di ogni standard. La scelta dipende dalla voracità dei vostri dispositivi. Non sottostimate le vostre esigenze reali.
| Standard | Potenza | Utilizzo |
|---|---|---|
| 802.3af | 15,4 W | Fisso |
| 802.3at | 30 W | PoE+ |
| 802.3bt | 60 W+ | PTZ |
Identificate lo standard in base alla vostra telecamera. I modelli fissi utilizzano spesso lo standard 802.3af. I dispositivi motorizzati richiedono logicamente maggiori risorse elettriche.
Evitate la sottoalimentazione sui modelli PTZ. Una potenza insufficiente provoca riavvii. È fondamentale per riuscire nel collegamento di una telecamera IP a uno switch PoE.
L'importanza del cavo RJ45 Cat 6 FTP schermato
Il cavo RJ45 Cat 6 FTP Octofibre garantisce prestazioni ottimali. Assicura una trasmissione fluida dei dati. È un investimento in affidabilità.
La schermatura FTP protegge dalle interferenze. È vitale negli ambienti saturi di cavi. Preserva la nitidezza delle vostre immagini.
Privilegiate il rame puro per una conduttività massima. Evitate l'alluminio placcato per il PoE. La stabilità della vostra rete ne dipende direttamente.
Installazione fisica e gestione delle lunghe distanze
Il materiale è pronto, passiamo ora al collegamento fisico per assicurare una trasmissione impeccabile, anche su lunghe distanze.
Collegamento dallo switch verso la telecamera e il NVR
Collegate prima le telecamere allo switch, poi lo switch alla rete principale. Quest'ordine stabilizza il rilevamento dei dispositivi IP.
Utilizzate un cavo di qualità per il collegamento tra lo switch PoE e il registratore. Un flusso video fluido dipende direttamente da questo collegamento.
🔍 Comparatif des box internet 2027
Comparez les meilleures offres Internet selon votre adresse : fibre, ADSL ou 5G fixe. Gagnez du temps et économisez sur votre abonnement !
- Prix réel sans frais cachés
- Débit garanti selon votre localisation
- Options incluses : appels, modem, TV
- Sans engagement ou résiliable facilement
Proteggete i connettori esterni dall'umidità tramite scatole a tenuta stagna. Un raccordo ossidato interrompe il segnale. Verificate sempre la tenuta dei passacavi. È la chiave per riuscire nel collegamento duraturo di una telecamera IP a uno switch PoE.

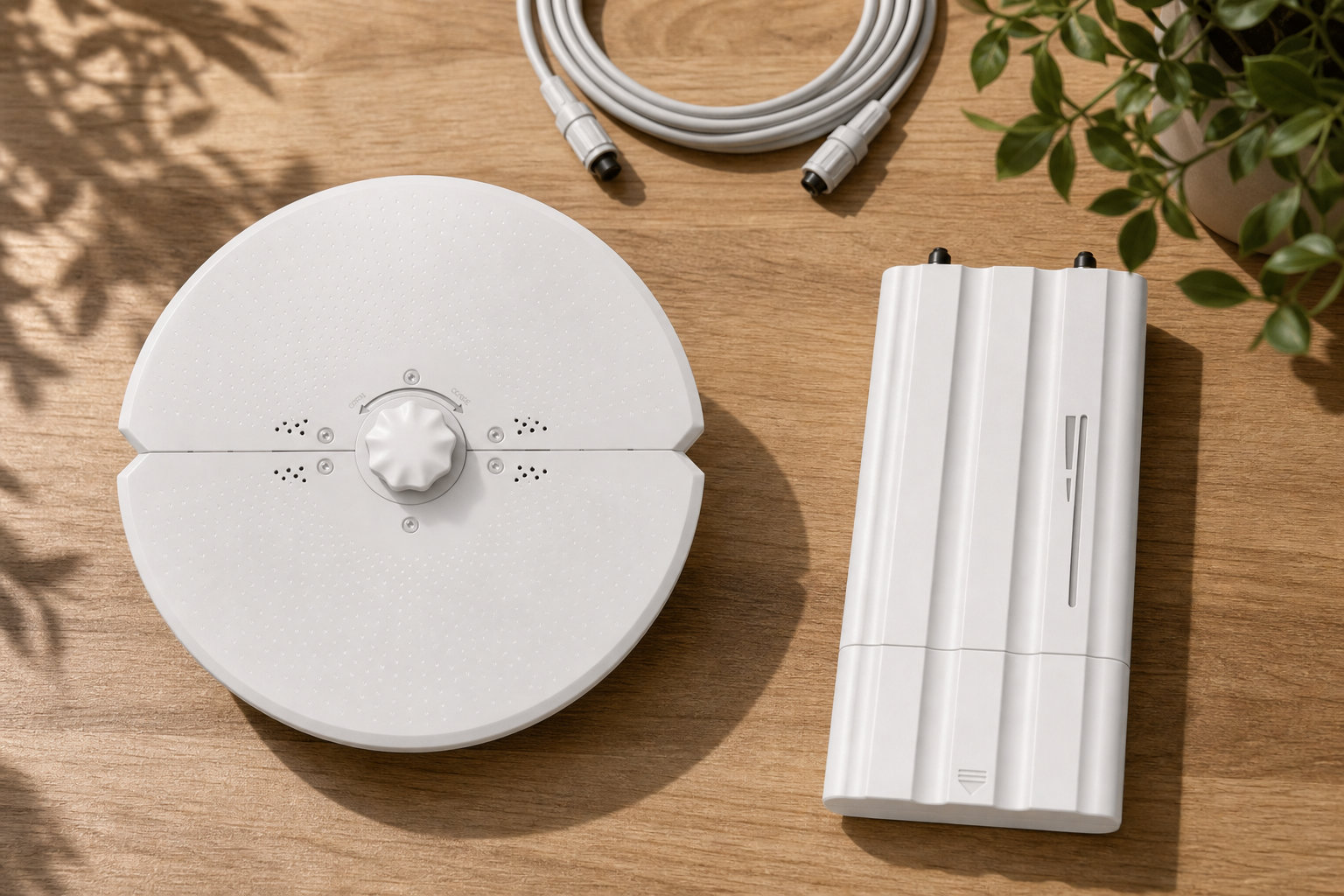

Soluzioni per distanze estreme tramite CPE Wi-Fi
Utilizzate le antenne CPE Reyee per coprire diversi chilometri. Questi dispositivi monitorano le vostre zone isolate in totale affidabilità.
Il ponte radio sostituisce vantaggiosamente la stesura di cavi fisici. È perfetto per collegare un capannone o un cancello lontano senza lavori edili pesanti.
Privilegiate le versioni Gigabit per flussi multipli. La larghezza di banda resta cruciale per la qualità dell'immagine.
| Soluzione | Distanza Max | Alimentazione | Uso ideale |
|---|---|---|---|
| Cavo RJ45 | 100m | PoE | Standard |
| CPE Wi-Fi | 15km | PoE | Zone isolate |
| Ripetitore PoE | 200m | PoE | Media portata |
Diagnostica di connessione e messa in sicurezza del flusso video
Un'installazione terminata non significa che sia operativa; una diagnostica rigorosa convalida la longevità del vostro sistema.
Test di funzionamento e manutenzione preventiva
Osservate attentamente le spie luminose di attività sul vostro switch. Un LED arancione o verde fisso conferma generalmente il corretto stato dell'alimentazione PoE. È il vostro primo indicatore di successo.
Effettuate gli aggiornamenti del firmware delle vostre telecamere IP con regolarità. Questa operazione corregge i bug software e blinda la sicurezza contro le intrusioni. Non trascurate mai questo passaggio logico.
Pulite le lenti per preservare la nitidezza dell'immagine. La polvere o gli insetti disturbano spesso il rilevamento del movimento. Una manutenzione fisica garantisce una sorveglianza impeccabile.
Risoluzione dei problemi di alimentazione frequenti
Identificate le cause se una telecamera rimane invisibile sulla rete. Verificate immediatamente se la porta dello switch distribuisce correttamente l'energia richiesta. A volte basta un semplice sguardo ai LED.
Testate la continuità del cavo in caso di segnale intermittente. Un tester RJ45 di base convalida efficacemente la crimpatura delle vostre prese. Un cattivo contatto è spesso il colpevole invisibile.
Isolate i flussi tramite VLAN per mettere in sicurezza la vostra sorveglianza. Questo metodo blocca gli accessi non autorizzati dalla vostra rete domestica. È la chiave per collegare correttamente una telecamera IP a uno switch PoE.
- Verificate i LED dello switch (arancione/verde).
- Testate la continuità del cavo (tester RJ45).
- Aggiornate il firmware del produttore.
- Configurate una VLAN dedicata al flusso video.
Padroneggiare il collegamento di una telecamera IP a uno switch PoE garantisce una sorveglianza stabile e durevole. Selezionando uno switch Reyee adatto e un cablaggio Cat 6 schermato, eliminerete i guasti di alimentazione. Mettete in sicurezza la vostra installazione fin da ora per godere di un flusso video fluido e di una totale serenità.
FAQ
Perché privilegiare uno switch PoE per collegare le vostre telecamere IP?
L'utilizzo di uno switch PoE semplifica radicalmente la vostra infrastruttura fondendo l'alimentazione elettrica e il trasferimento dati su un unico cavo RJ45. Questa soluzione elimina il bisogno di prese di corrente vicino a ogni telecamera, offrendo una flessibilità di posizionamento totale, anche nelle zone difficili da raggiungere.
Centralizzando l'energia, riducete il numero di cavi e, di conseguenza, i potenziali punti di guasto. È un notevole risparmio di tempo durante l'installazione e una garanzia di ordine per la vostra rete di sorveglianza.
Come assicurarsi che il budget PoE dello switch sia sufficiente?
Per garantire la stabilità del vostro flusso video, dovete sommare il consumo massimo di ogni telecamera collegata. È cruciale consultare le specifiche dei vostri dispositivi, poiché i modelli dotati di visione notturna a infrarossi o di motori PTZ consumano più energia quando sono attivi.
Vi raccomandiamo di applicare sistematicamente un margine di sicurezza del 20% sul budget totale dello switch. Questa riserva permette di assorbire i picchi di consumo notturno ed evita i riavvii intempestivi delle vostre apparecchiature dovuti a una sottoalimentazione.
Quali sono le differenze tra gli standard PoE 802.3af, at e bt?
Questi standard definiscono la potenza massima erogata per porta: lo standard 802.3af (PoE) fornisce fino a 15,4 W, lo standard 802.3at (PoE+) arriva a 30 W e lo standard 802.3bt (PoE++) può raggiungere 60 W, o addirittura 100 W. La scelta dipende direttamente dal fabbisogno energetico delle vostre telecamere.
Se i modelli fissi si accontentano generalmente dello standard 802.3af, le cupole motorizzate o le telecamere ad alte prestazioni richiedono spesso il PoE+ o il PoE++. Verificate sempre la compatibilità tra il vostro switch e le vostre periferiche per garantire un funzionamento ottimale.
Che tipo di cavo Ethernet bisogna usare per un'installazione PoE?
Per una trasmissione impeccabile, l'uso di un cavo RJ45 Cat 6 FTP schermato è vivamente raccomandato. Questo tipo di cablaggio supporta velocità elevate e assicura una migliore dissipazione termica, elemento essenziale quando il cavo trasporta elettricità su lunghe distanze.
La schermatura FTP protegge il segnale contro le interferenze elettromagnetiche, particolarmente negli ambienti saturi di cavi elettrici. Privilegiate il rame puro per una massima conducibilità ed evitate l'alluminio rivestito in rame, spesso fonte di perdite di segnale nel PoE.
Come gestire il collegamento di una telecamera situata a più di 100 metri?
Il limite teorico di un segmento Ethernet è di 90-100 metri. Oltre tale soglia, il segnale e l'alimentazione si degradano. Per superare distanze estreme, potete optare per un ripetitore PoE o, per esigenze che arrivano fino a diversi chilometri, installare ponti Wi-Fi tramite antenne CPE Reyee.
Queste soluzioni permettono di collegare punti distanti, come un capannone o un cancello, senza effettuare costosi scavi. Per le installazioni intermedie, si possono anche prendere in considerazione uno switch PoE remoto o un collegamento in fibra ottica a seconda della configurazione dei luoghi.
Cosa fare se una telecamera IP non viene alimentata dallo switch?
Iniziate verificando le spie luminose di attività sulle porte del vostro switch: un LED spento indica spesso un problema di negoziazione PoE. Testate la continuità del cavo con un tester RJ45 per convalidare la crimpatura e assicuratevi che la telecamera non superi la potenza disponibile sulla porta.
Se il cablaggio non è la causa, verificate che il budget PoE globale dello switch non sia saturo. In caso di conflitto di rete, assicuratevi che nessun indirizzo IP statico crei collisioni, il che renderebbe la telecamera invisibile anche se correttamente alimentata.
