Installation fibre optique : les composants essentiels à connaître

Installation fibre optique : les composants essentiels à connaître

La fibre optique transporte des données sous forme de lumière, à très haute vitesse. Mais entre le câble qui arrive de la rue et votre box internet, plusieurs composants entrent en jeu. Chacun a un rôle précis. Comprendre ces éléments, c'est mieux anticiper une installation, un dépannage ou une extension de réseau. Voici un tour d'horizon clair, sans jargon inutile. Pour aller plus loin sur le processus global, consultez notre guide sur le raccordement fibre optique.

La jarretière fibre optique : le câble de raccordement

La jarretière fibre optique est un court câble souple muni de connecteurs aux deux extrémités. Elle relie deux équipements entre eux : par exemple, la prise murale (PTO) à votre box, ou un tiroir optique à un switch.

On distingue principalement deux types de connecteurs :

• SC-APC (vert) : le plus courant dans les installations FTTH résidentielles en France.
• LC : plus compact, souvent utilisé dans les baies de brassage et les datacenters.

Le choix de la jarretière dépend du type de fibre (monomode ou multimode) et des connecteurs présents sur vos équipements. Une jarretière mal adaptée entraîne des pertes de signal, voire l'absence totale de connexion.

Les jarretières fibre optique sont disponibles en différentes longueurs (0,5 m à plusieurs dizaines de mètres) et en version renforcée pour les environnements contraignants.

Le convertisseur de média : passer de la fibre au réseau cuivre

Un convertisseur de média fibre optique traduit le signal lumineux de la fibre en signal électrique compatible avec un câble RJ45 classique - et inversement. C'est le pont entre deux mondes.

Il est utile dans plusieurs situations :

• Connecter un équipement qui ne dispose pas de port SFP (port fibre natif).
• Étendre un réseau existant en cuivre grâce à la fibre, sur de longues distances.
• Relier deux bâtiments séparés sans perte de signal.

Certains modèles intègrent la technologie PoE (Power over Ethernet), ce qui permet d'alimenter des équipements distants - caméras IP, points d'accès Wi-Fi - via le câble réseau, sans prise électrique dédiée. C'est particulièrement utile pour les installations de caméras de surveillance en fibre optique, où les distances dépassent souvent les 100 mètres.

Pour choisir le bon modèle, vérifiez la compatibilité avec le type de fibre (monomode/multimode), la distance à couvrir et le débit requis (100 Mbps, Gigabit, 10G). Les convertisseurs de média fibre optique existent en version compacte ou sur rail DIN pour une intégration en armoire.

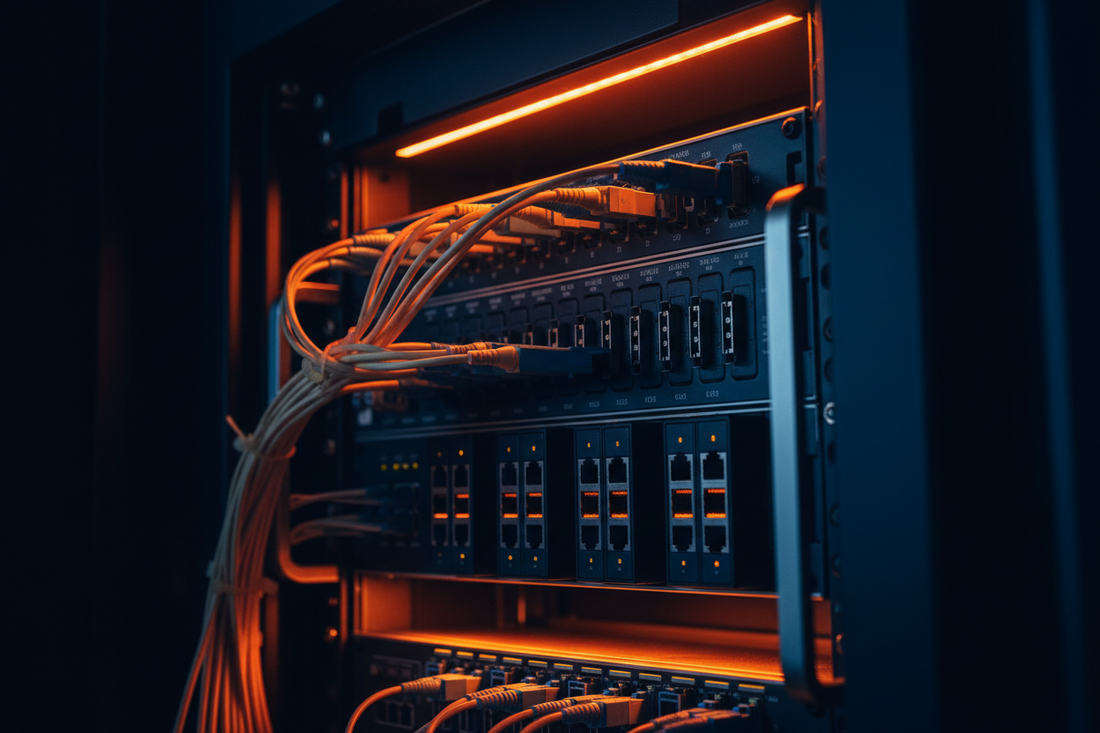

La baie de brassage : organiser les connexions

La baie de brassage (ou baie de câblage) est le meuble technique qui centralise toutes les connexions d'un réseau. Elle regroupe les panneaux de brassage, les switchs, les convertisseurs de média et les alimentations dans un espace structuré et sécurisé.

On la retrouve dans :

• Les locaux techniques d'immeubles ou de bureaux.
• Les salles serveurs de PME.
• Les installations de vidéosurveillance sur site industriel ou urbain.

Les baies sont standardisées au format 19 pouces. La hauteur se mesure en unités (U) : 1U = 44,45 mm. Un rack de 12U convient à une petite installation ; les grandes infrastructures utilisent des baies de 42U ou plus.

Pour visualiser comment ces éléments s'articulent dans une maison individuelle, le schéma d'installation fibre optique détaille le cheminement complet du signal, de la PTO jusqu'aux prises.

Les baies de câblage et serveurs sont disponibles en version ouverte ou fermée, avec ou sans panneaux latéraux, selon les contraintes d'accès et de sécurité.

Le switch réseau : distribuer le signal dans toute la maison

Le switch réseau (ou commutateur) reçoit le signal internet et le distribue vers plusieurs appareils en même temps : ordinateurs, téléviseurs, NAS, caméras IP. Contrairement à un simple répéteur, il gère intelligemment le trafic entre chaque port.

Deux critères principaux guident le choix :

• Le nombre de ports : de 5 à 48 ports selon la taille du réseau.
• Le support PoE : un switch PoE ou PoE+ alimente directement les caméras et les bornes Wi-Fi branchées dessus, sans bloc d'alimentation séparé.

Les switchs managés (administrables) permettent de segmenter le réseau en VLAN, de prioriser certains flux (VoIP, vidéo) et de surveiller l'état de chaque port à distance. Les switchs non managés sont plus simples à déployer pour un usage domestique ou une petite structure.

Pour les installations de vidéosurveillance en extérieur, des coffrets équipés intègrent directement un switch PoE avec protection IP55, parafoudre et alimentation - prêts à l'emploi sur poteau ou en mural.

Où trouver ces équipements ?

Ces composants sont rarement disponibles en grande surface. Ils se trouvent chez des distributeurs spécialisés, capables de fournir les bonnes références selon le type de fibre, les distances et les débits visés.

Fibreos est un distributeur B2B spécialisé en fibre optique et vidéosurveillance depuis plus de 20 ans. Il propose plus de 1 500 références en stock - jarretières, convertisseurs, baies, switchs, coffrets équipés - avec livraison rapide en France (Colissimo, UPS, Mondial Relay) et un support technique dédié. Les produits sont certifiés CE et compatibles avec les standards FTTH en vigueur.

Pour les installateurs, opérateurs et collectivités, Fibreos propose également des devis sur mesure et des solutions adaptées à chaque chantier.

Questions fréquentes

Quelle est la différence entre une jarretière SC-APC et SC-UPC ?

La différence est dans l'angle de polissage du connecteur. Le SC-APC (vert) a un angle de 8°, ce qui réduit les réflexions et les pertes de signal : il est recommandé pour les réseaux FTTH et les longues distances. Le SC-UPC (bleu) a un polissage plat, adapté aux courtes distances et aux équipements actifs. Mélanger les deux types sur une même liaison dégrade les performances.

Peut-on installer soi-même un convertisseur de média fibre optique ?

Oui, dans la plupart des cas. Un convertisseur de média se branche simplement : d'un côté la jarretière fibre, de l'autre un câble RJ45. Aucun outil spécifique n'est nécessaire. Il faut en revanche s'assurer que le modèle est compatible avec le type de fibre (monomode ou multimode) et avec le débit de votre connexion. En cas de doute sur le fonctionnement après installation, consultez notre guide comment savoir si la fibre fonctionne pour diagnostiquer rapidement le problème.

Quelle taille de baie de brassage choisir pour une PME ?

Pour une PME de 10 à 30 postes, une baie 12U à 18U suffit généralement. Elle accueille un patch panel 24 ports (1U), un switch 24 ports (1U), un ou deux convertisseurs de média, et laisse de la place pour évoluer. Si l'installation inclut un serveur ou un NAS, prévoyez au minimum 24U. L'essentiel est de ne pas remplir la baie à plus de 70 % dès le départ, pour faciliter la ventilation et les ajouts futurs.
